פרוטוקול משלוח חבילה ברשת - ICMP

דף הבית // סימולציית רשת // פרוטוקול משלוח חבילה ברשת - ICMP

שלב א' - הגדרת מחשב
  • הוסיפו 2 מחשבים מלוח הציוד
  • רשמו את כתובת  IP בדרך הבאה:
לחצו על המחשב   כרטסת  Desktop   כפתור IP Configuration



 שלב ב' - הגדרת מתג Switch
  •  הוסיפו מתג מלוח הציוד




שלב ג' - הגדרת נתב Router



  • הוסיפו נתב מלוח הציוד
  • הגדירו את הנתב בדרך הבאה:
לחצו על הנתב כרטסת Config כפתור FastEthernet0/0



שלב ד' - חיבור כבלים
  • הוסיפו כבל מלוח הציוד

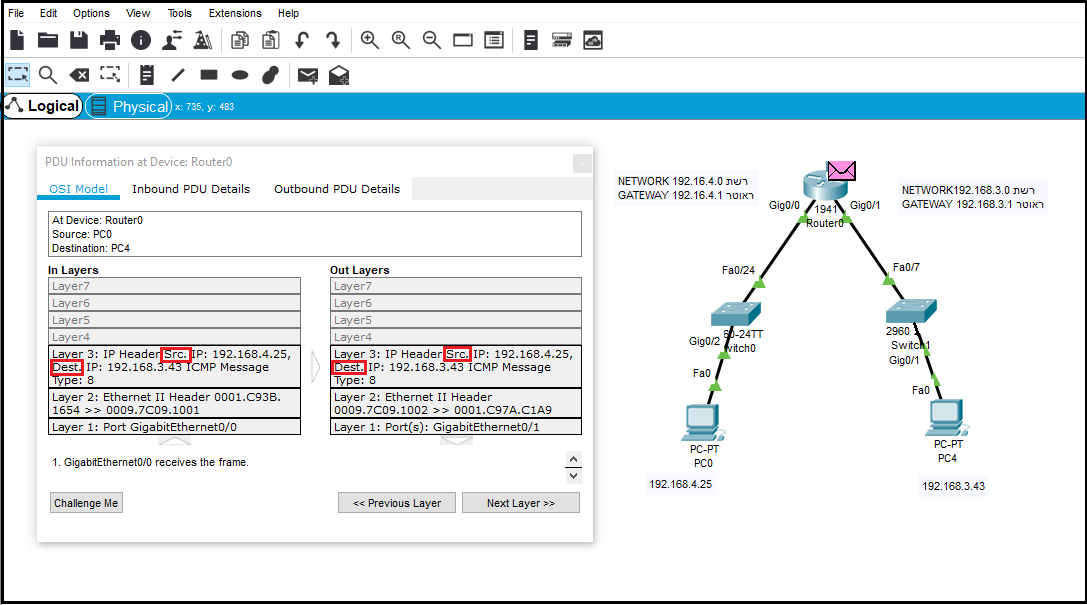

שלב ה' – שליחת חבילת מידע
  •  הוסיפו חבילה מלוח הציוד
  •  שלחו חבילה ממחשב אל מחשב
  • בדקו בלוח התוצאות בצד ימין: האם המשלוח הצליח ?
שלב ו' – סיכום כתיבה בתיבת טקסט
  •  כתבו בתיבת טקסט את משמעות שורת התוצאה בלוח התוצאות
​



מקור   SOURCE

יעד   DESTINATION

שם המחשב





כתובת פיזית MAC





כתובת לוגית IP





תוצאה של התקשורת

SUCCESSFUL/FAILED



קבצים מצורפים
משימה מהמורה 217-822011_משימה__PT_-_שליחת_חבילה_ברשת.pdf (217-822011_משימה__PT_-_שליחת_חבילה_ברשת.pdf)
