PDU - Protocol Data Unit

דף הבית // סימולציית רשת // PDU - Protocol Data Unit

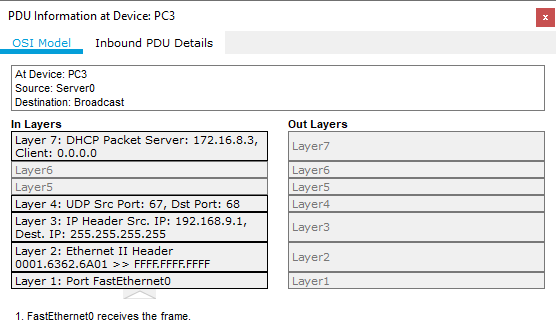

שלב א': גילוי חלון PDU

  • הכנסו לקובץ מוכן בפאקט טרייסר, למשל רשת עם פרוטקול DHCP
  • הפעילו את תהליך הסימוציה
  • לחצו על המעטפה באמצע תהליך התקשורת

שלב ב': הכנת תעודת זהות לפרוטקול

הסבירו את המידע הרשום בכל שכבה:

שכבה 1 - מחשב אישי

מספר הפורט במחשב האישי

שכבה 2 - סוויץ

כתובת - פיזית: MAC / לוגית IP

שידור - לכולם BROADCAST / ליחיד UNICAST

כתובת מקור SOURCE

כתובת יעד DESTINATION

שכבה 3 - ראוטר

כתובת - פיזית: MAC / לוגית IP

שידור - לכולם BROADCAST / ליחיד UNICAST

כתובת מקור SOURCE

כתובת יעד DESTINATION

שכבה 4 - תעבורה

סוג פרוטקול - UDP / TCP

מספר פורט מקור

מספר פורט יעד

משמעות מספר פורט

שכבה 7

שם הפרוטקול

מחשב שרת

מחשב לקוח
