חלוקה תתי רשת subnetting

שלב בסיס לוגי - תיכנון כתובות

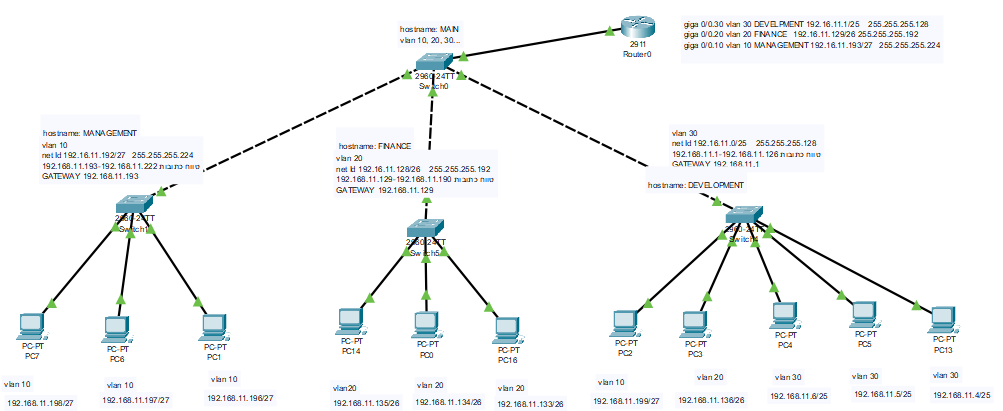

שלב בסיס פיזי - טופולוגיה פיזית

  • צרו רשת LAN ובה שלשה מחלקות - 1ראוטר 4 סוויצ'ים:1 ראשי + 3 משניים.





שלב א'  - הגדרת הראוטר dot1q



  • כתיבת פתק ובו תיכנון הכתובות:

giga 0/0.30 vlan 30 DEVELPMENT    192.16.11.1/25    255.255.255.128

giga 0/0.20 vlan 20 FINANCE    192.16.11.129/26    255.255.255.192

giga 0/0.10 vlan 10 MANAGEMENT    192.16.11.193/27    255.255.255.224

Router(config)#hostname NATAV

  • הגדרת כתובות * 3 פעמים בשיטת "ראוטר על מקל":

NATAV(config)#int giga0/0

NATAV(config-if)#no shutdown

NATAV(config-if)#int giga0/0.30

NATAV(config-subif)#encapsulation dot1q 30

NATAV(config-subif)#ip address 192.168.11.193 255.255.255.224

NATAV(config-subif)#exit

  • יצירת 3 מאגרי DHCP לכל מחלקה בנפרד

NATAV(config)#ip dhcp pool FINANCE

NATAV(dhcp-config)#network 192.168.11.128 255.255.255.192

NATAV(dhcp-config)#default-router 192.168.11.129

NATAV(dhcp-config)#dns-server 8.8.8.8

NATAV(dhcp-config)#exit

שלב ב'  - הגדרת הסוויץ הראשי

  • יצירת וילאנים - מספר + שם

MAIN#en

MAIN#configure terminal

MAIN(config)#vlan 10

MAIN(config-vlan)#name MANAGEMENT

MAIN(config-vlan)#EXIT

MAIN(config)#vlan 20

MAIN(config-vlan)#name FINANCE

MAIN(config-vlan)#vlan 30

MAIN(config-vlan)#exit

MAIN(config)#vlan 30

MAIN(config-vlan)#name DEVELOPMENT

MAIN(config-vlan)#exit

MAIN(config)#do wr

Building configuration...

[OK]

  • הגדרת הממשקים במצב "טראנק"

MAIN(config)#int giga0/1

MAIN(config-if)#switchport mode trunk

MAIN(config-if)#switchport trunk allowed vlan all




שלב ג'  - הגדרת הסוויצ'ים המשניים

  • שיוך המחשבים לוילאנים

MANAGEMENT(config)#int range fa0/1-fa0/3

MANAGEMENT(config-if-range)#sw

MANAGEMENT(config-if-range)#switchport mode access

MANAGEMENT(config-if-range)#switchport access vlan 10
