סוויץ שכבה #3

דף הבית // סימולציית רשת // סוויץ שכבה #3

שלב בסיס - הציוד הפיזי

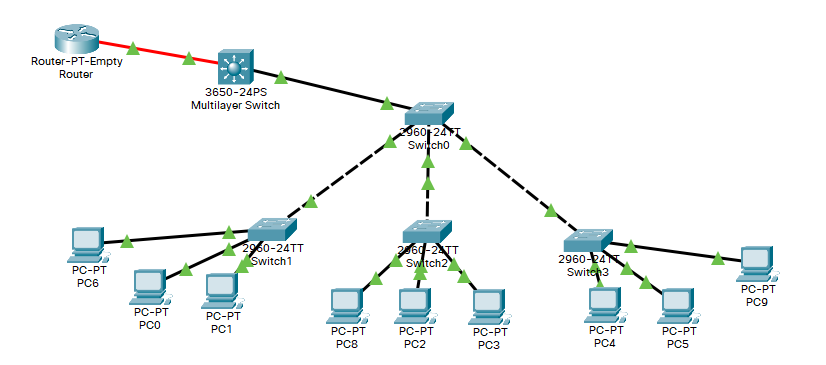

1. בניית טופולוגיה פיזית




2. הוספת סוויץ שכבה #3

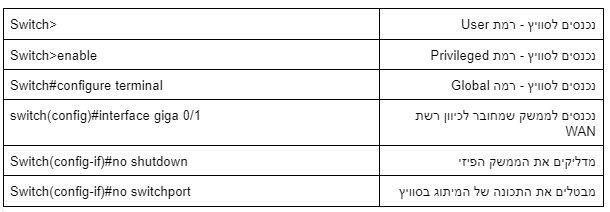

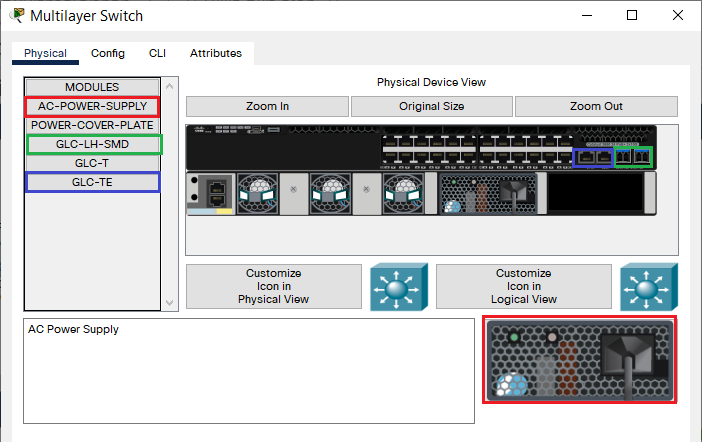

הכנסו לתפריט הפיזי של הסוויץ:

  • התקינו ספק כוח חשמלי
  • התקינו חיבורי רשת מתקדמים עבור החיבור לרשת WAN
  • התקינו חיבורי רשת רגילים עבור החיבור לרשת LAN

=========================================================

סוויץ #3 - 1 וילאן

=========================================================

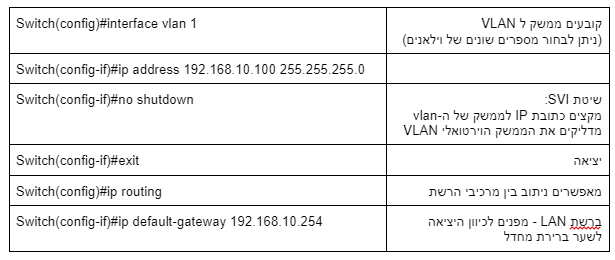

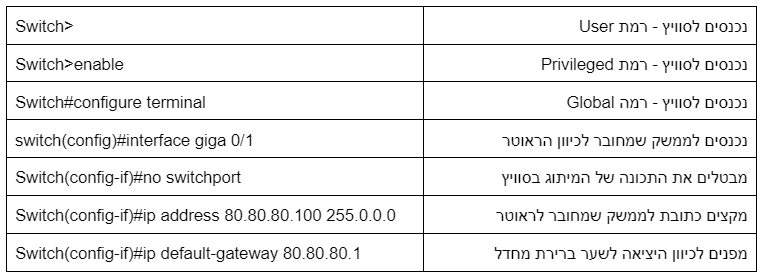

שלב א' - הגדרת סוויץ שכבה #3 לכיוון רשת WAN



שלב ב' - הגדרת סוויץ שכבה #3  לכיוון הרשת - LAN


בדקו את מפת הניתוב באמצעות הפקודה show ip route - לפני פקודת ip routing ולאחריה

=========================================================

סוויץ #3 - מספר וילאנים

=========================================================

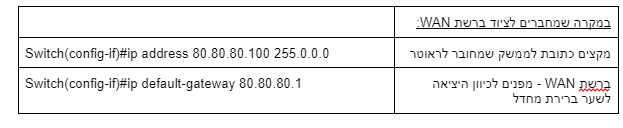

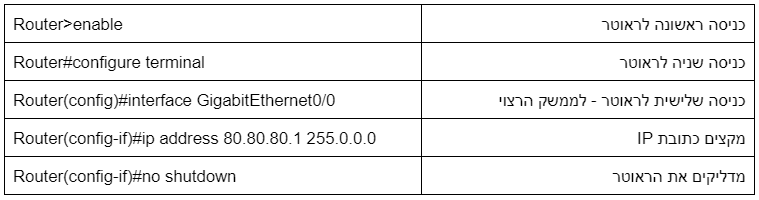

שלב א'  - הגדרת ראוטר - רשת WAN

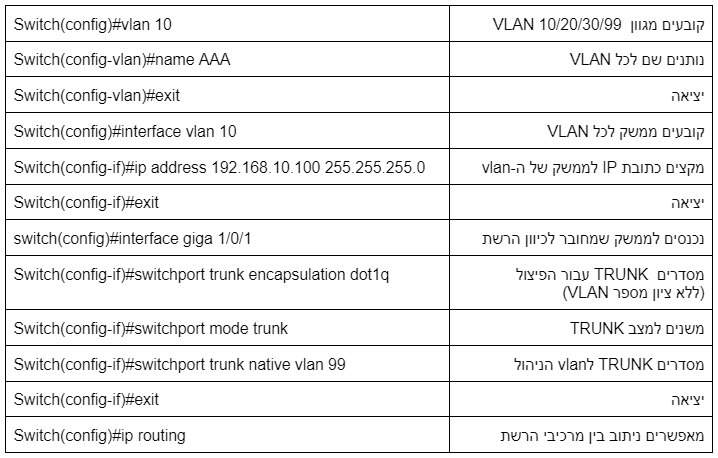

שלב ב' - הגדרת סוויץ שכבה #3 לכיוון הראוטר - WAN

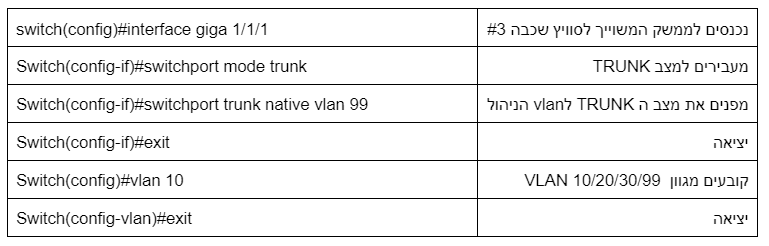

שלב ג' - הגדרת סוויץ שכבה #3  לכיוון הרשת - LAN


  • בדקו את מפת הניתוב באמצעות הפקודה show ip route
    לפני פקודת ip routing ולאחריה

שלב ד' - הגדרת סוויץ שכבה #2  לכיוון ה - LAN



  • שימו להודעות של הסוויץ במהלך תהליך הגדרת ה-TRUNK בין שני הסוויצים:

ממצב mismatch  >>> למצב consist

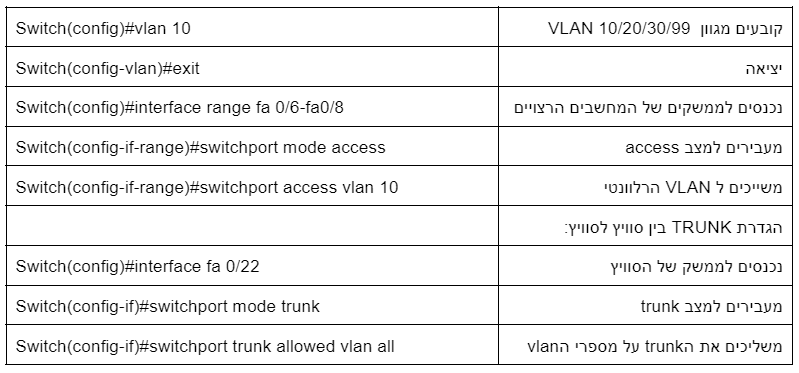

שלב ה' - הגדרת סוויץ שכבה #2  לכיוון המחשבים - LAN

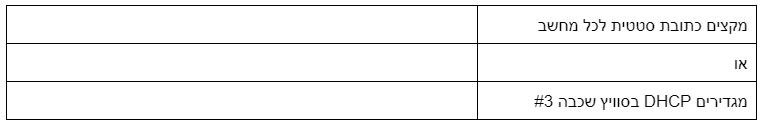

שלב ו' - מחשבים - LAN

  • שימו לב! - ניתן להגדיר וילאן ניהולי במספר 99 או במספר אחר במקום וילאן במספר 1 ברירת מחדל ,

באמצעות הפקודה: management-vlan 99
