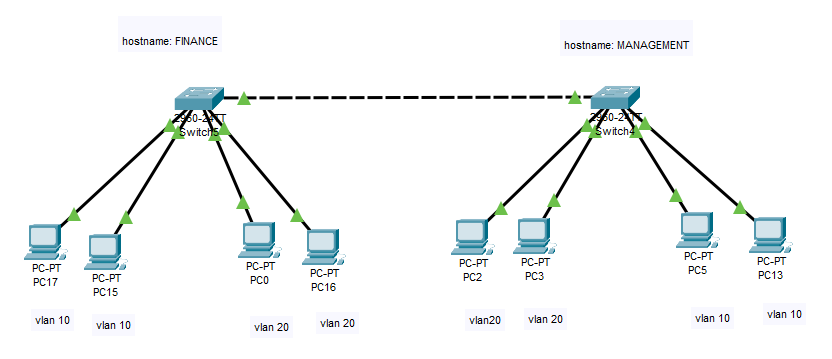

 שרטטו רשת בתוכנה Packet Tracer ובה :
2 סוויצ'ים (= מתגים)
לכל סוויץ - 4 מחשבים


שלב א' - הגדרת מחשב
  • הוסיפו  מחשבים מלוח הציוד.
  •  רשמו את כתובת ה IP באופן ידני סטטי בדרך הבאה:
  • לחצו על צלמית המחשב  = כרטסת Desktop  =  כפתור IP Configuration
  • שימו לב  ! - אין צורך להקליד Default Gateway מפני שאין ראוטר.


שלב ב' - הוספת מתג Switch
הוסיפו 2 מתגים מלוח הציוד

 שלב ג' - חיבור כבלים
  •  הוסיפו כבלים מלוח הציוד
  • חברו בין המתגים -  ע"י כבל מוצלב Cross-Over Cable
  • חברו את המחשבים למתג - ע"י כבל ישיר Straight-Through Cable

שלב ד' - הגדרת מתג Switch
הגדירו את המתגים דרך פקודות טקסט ב CLI :

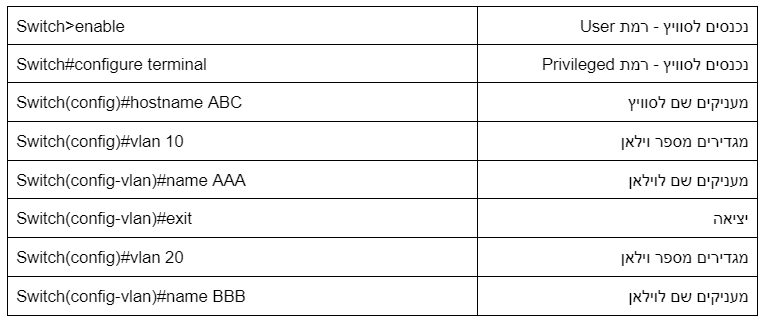

הגדרת הסוויץ

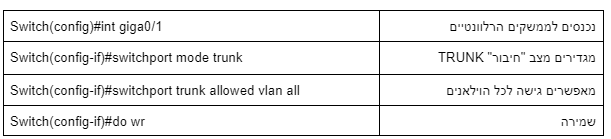

הגדרת היחסים בין הסוויצים

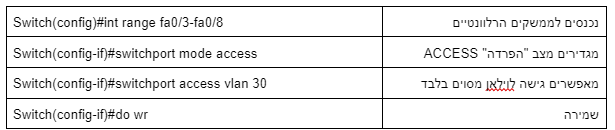

שיוך מחשבים לוילאנים



שלב ה' - ניסוי

בדקו  את התיקשורת בין המחשבים באחת הדרכים הבאות :

  • דרך הסימולציה - שליחת מעטפה בין 2 מחשבים ברשתות השונות  Edit Filters - ICMP
  • דרך חלון הפקודות - שולחים פקודת PING ממחשב אחד למחשב שני Desktop = Command Prompt​
  1. בין 2 מחשבים - VLAN 20 / VLAN 20
  2. בין 2 מחשבים - VLAN 20 / VLAN 10

שלב ו' – סיכום
  • העתיקו מהסוויץ את תצוגת פלט התוצאות, בדרך הבאה:

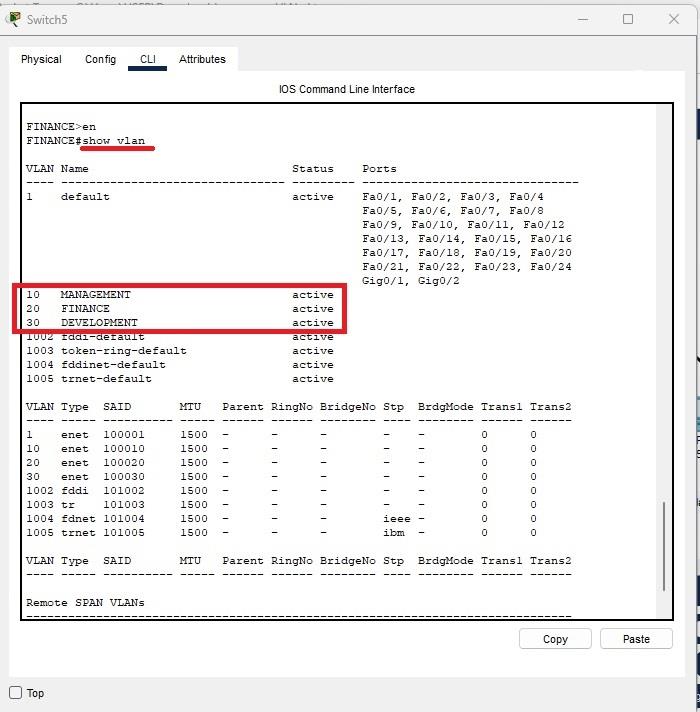

       לחצו על המתג          כרטסת CLI             פקודת    show vlan

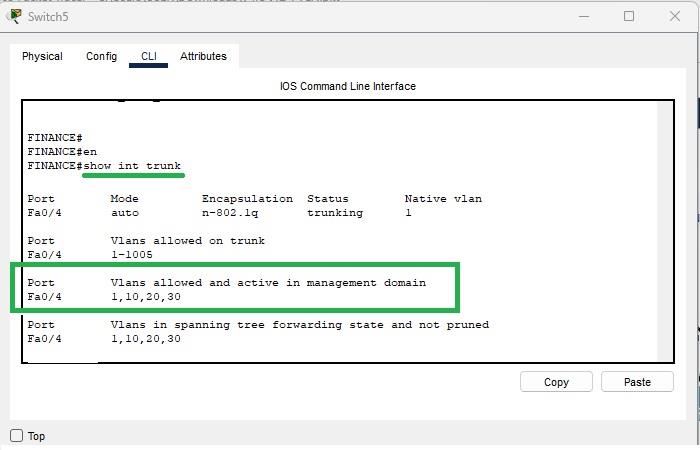

       לחצו על המתג          כרטסת CLI             פקודת    show int trunk



  • שאלת אתגר - מהי המשמעות של המונח VTP Pruning Mode, היכן יש התייחסות אליו בתוצאות הפקודה show int trunk?
